1 檢測范圍 1.1.組合件的內部結構或內部組成情況的檢查 1.2.材料、構件和結構缺陷的檢查 1.3.在役埋地管道防腐保護層腐蝕狀況、埋地深度、管道走向定位檢查      ①質量評定      ②壽命評定 1.4.材料、設備和結構的計量檢測     通過定量的測定材料、設備和結構的變形量或腐蝕量來確定能不能繼續使用。 1.5.材質的無損檢測     無損檢測可以用來驗證材料品種是否正確，是否按規定進行處理。 1.5.表面處理層的厚度測定     確定各種表面層的深度和厚度。

2 埋地管道檢測設備PCM+系統介紹

      PCM+系統介紹 PCM+是專門為管道工業提供指導和幫助而設計的，適用于石油、天然氣、城市燃?xì)夂偷叵滤艿赖母g檢測與評估。雖然人們很重視埋地金屬管道的腐蝕與保護，但由于管網大修沒有前期檢測診斷，對管段尚未穿孔但防腐層破損失效的隱患不能有效地發現，就成了埋地管道年年修補、年年穿孔的現象產生的一個原因。管道防腐層由于埋地時間長久而出現老化、變脆、剝離、脫落，進而造成管道的腐蝕、穿孔，引發泄漏造成不可估量的損失。

       因此檢測埋地管道的防護層狀況，對埋地管道外防腐層進行不開挖檢漏，對其絕緣狀況進行評價，有針對性的更換修補可有效地預防由于腐蝕而造成的損失，延長管道使用壽命，節省大量維修改造投資，對保證管道正常運行，至關重要。使用PCM+對埋地管道進行檢測，能在非開挖狀況下，實現對埋地管道外防腐層的破壞情況進行定性評估，并能對管道進行精確定位、測深，解決了以前在非開挖狀況下無法檢測的難題，該檢測技術既可作為新竣工管道的檢測、驗收手段，也可對正在運行的管道進行定期監測。

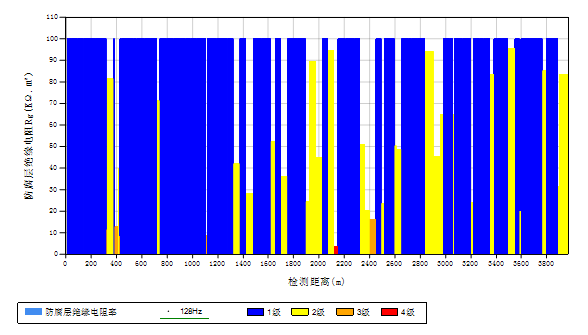

PCM＋外防腐層絕緣電阻率(Rg)柱狀圖1

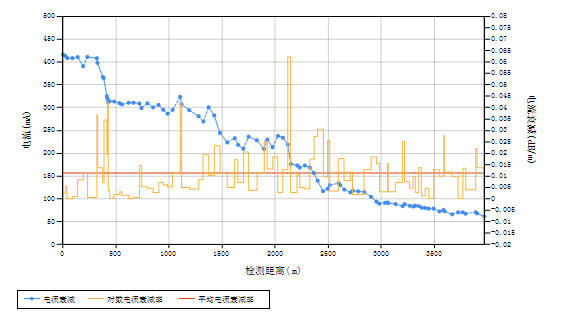

PCM＋綜合曲線圖1

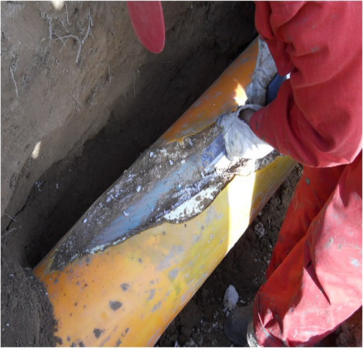

3 現場檢測圖片
